On pose un support mural, on fixe l’écran, et là on réalise que le câble d’alimentation pend le long du mur parce que la prise est restée à 30 cm du sol, derrière le meuble. Le placement de la prise TV murale derrière un écran plat se décide avant la pose du support, idéalement avant même la fermeture des cloisons.
Hauteur de la prise TV murale : ce que la norme impose vraiment
La NF C 15-100 ne fixe aucune cote dédiée aux prises TV. Elle encadre les prises de courant et de communication dans une plage comprise entre 5 cm et 1,30 m du sol fini. C’est cette limite haute qui compte quand on veut dissimuler la prise derrière un écran mural.
A lire également : Gagnez de la place grâce au rideau de penderie bien choisi
Beaucoup de tutoriels suggèrent de placer la prise « au centre de l’écran ». Sur un téléviseur de grande taille installé à hauteur standard pour un salon (centre de l’écran autour de 1,10 m), on reste dans la plage réglementaire. En revanche, dans une chambre à coucher où l’écran est souvent plus haut pour être regardé depuis le lit, le centre de l’écran peut dépasser 1,30 m, ce qui sort du cadre autorisé pour une prise de courant classique.
La logique la plus défendable n’est donc pas de viser systématiquement le centre de l’écran, mais de positionner la prise à proximité immédiate de la zone écran tout en restant sous 1,30 m. En pratique, on place souvent la prise entre le bord inférieur de l’écran et le centre, dans une zone masquée par le téléviseur une fois installé.
A découvrir également : Kosikasa : guide de prise en main rapide pour créer un plan réaliste
Position exacte de la prise derrière l’écran plat : salon, chambre, cas particuliers
Le placement adapté dépend de la pièce, de la hauteur d’assise et du type de support mural choisi. Voici les repères concrets qui fonctionnent sur le terrain.
Configuration salon classique
On s’assoit sur un canapé, les yeux se trouvent à environ un mètre du sol. Le centre de l’écran se cale à hauteur des yeux, donc autour de 1 m à 1,10 m.
La prise se positionne dans le tiers inférieur de la surface occupée par l’écran, typiquement entre 80 cm et 1 m du sol fini. À cette hauteur, elle reste invisible une fois le téléviseur en place et respecte la norme sans discussion.

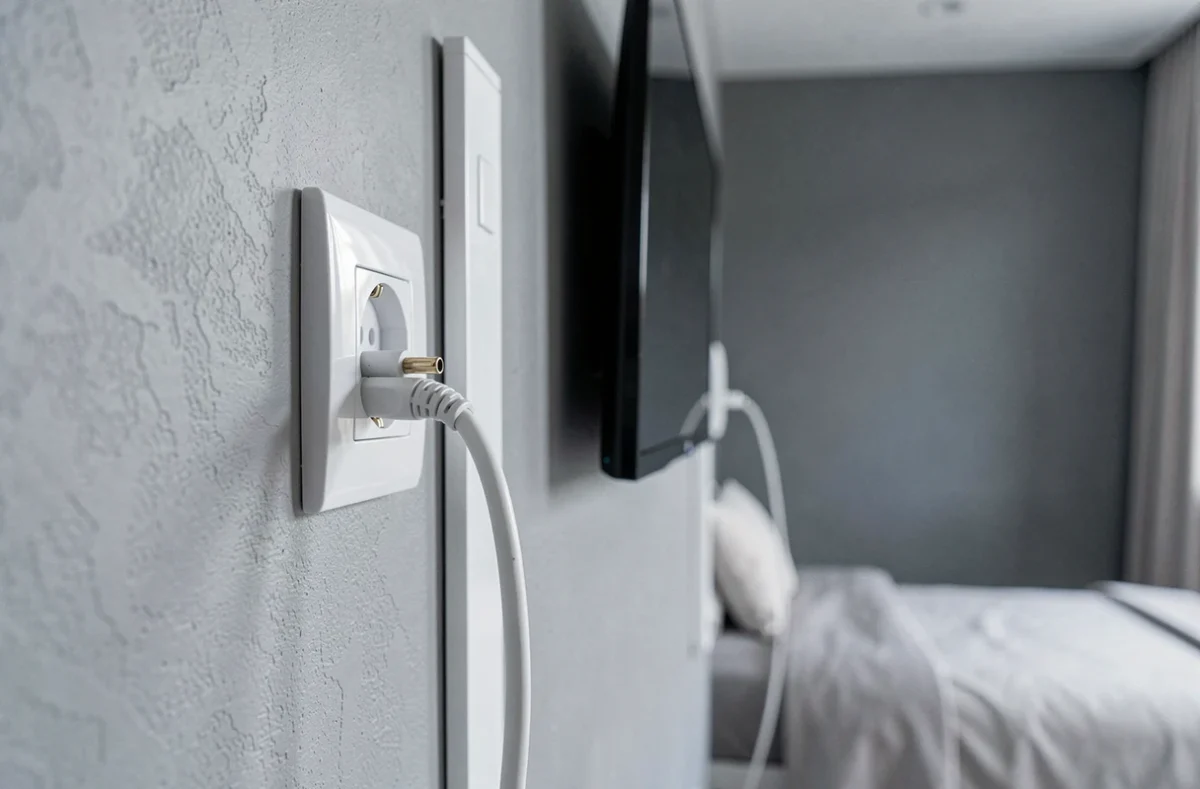

Configuration chambre à coucher
En position semi-allongée, la ligne de vision est plus haute. Le téléviseur monte souvent au-dessus de 1,20 m au centre. Placer la prise derrière le bord inférieur de l’écran, autour de 1 m à 1,20 m, permet de rester sous le plafond des 1,30 m tout en gardant le câble caché.
Support articulé avec bras de déport
C’est le cas le plus contraignant. Quand on pivote l’écran, l’arrière du téléviseur s’éloigne du mur et la zone derrière la platine du support reste accessible. La prise doit se trouver en dehors de l’emprise du support, légèrement décalée sur le côté ou vers le bas. Un décalage latéral de quelques centimètres suffit, mais il faut le prévoir avant perçage.
- Support fixe ou inclinable : la prise peut être centrée derrière l’écran, entre le bord inférieur et le milieu, car l’espace entre mur et téléviseur reste constant.
- Support articulé : décaler la prise à côté de la platine murale pour permettre le passage du câble quand le bras est déployé.
- Écran posé sur un meuble bas (futur passage mural envisagé) : prévoir une gaine en attente dans la cloison, bouchonnée à la bonne hauteur, pour ne pas avoir à rouvrir le mur plus tard.
Gaine et cheminement des câbles : la contrainte que les tutoriels oublient
On lit souvent « cachez vos fils dans le mur » sans plus de détails. Le cheminement du 230 V dans une cloison obéit à des règles précises. Faire passer un câble électrique nu dans une saignée rebouchée au plâtre est interdit. Le câble doit cheminer dans une gaine ou un conduit protecteur, même sur quelques dizaines de centimètres.
En construction neuve ou en rénovation lourde, on tire une gaine ICTA depuis le tableau ou une boîte de dérivation jusqu’à la boîte d’encastrement de la prise TV. C’est simple tant que les cloisons sont ouvertes. En rénovation légère, quand le placo est déjà fermé, on utilise une aiguille pour passer la gaine entre les montants.
Pour les câbles basse tension (HDMI, coaxial, réseau), la contrainte est moindre, mais on recommande tout de même un conduit séparé du 230 V pour éviter les perturbations. Prévoir deux sorties distinctes, une pour le courant et une pour le signal, espacées de quelques centimètres, facilite le raccordement et le dépannage ultérieur.

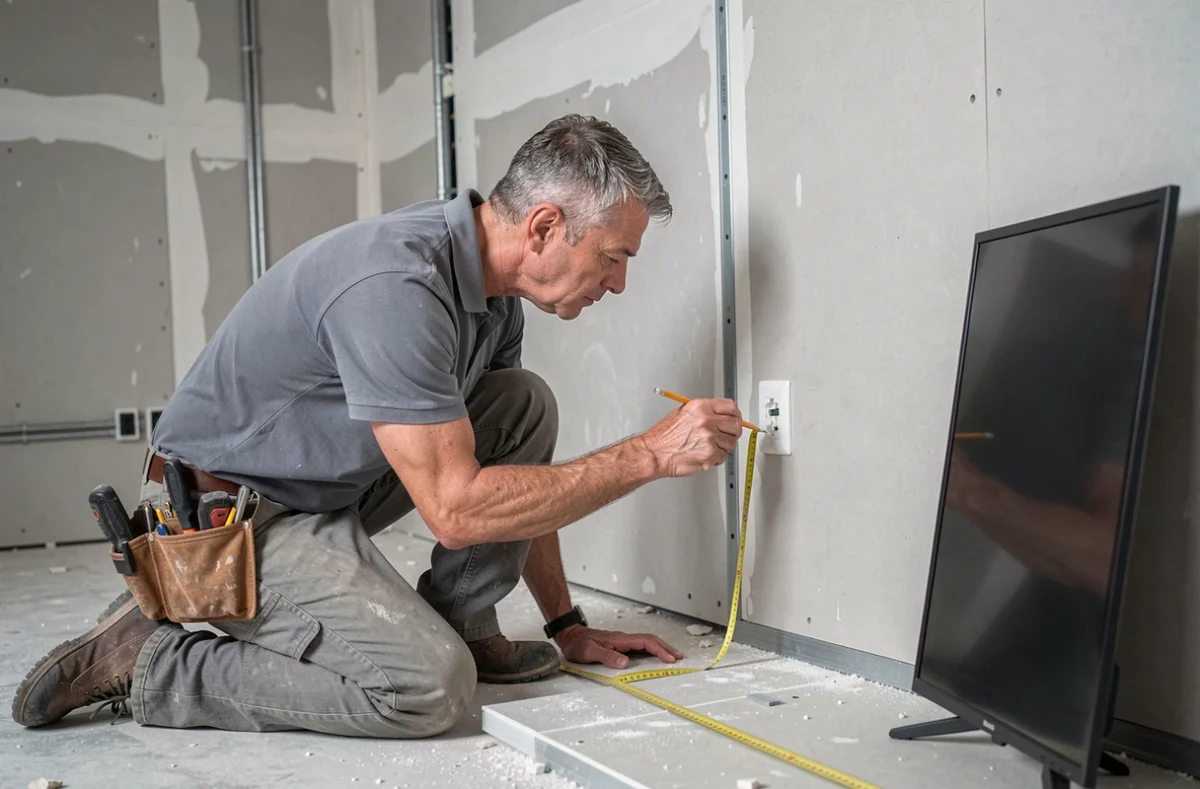

Prise TV murale en rénovation : anticiper avant de fermer
Le moment idéal pour positionner la prise, c’est avant la fermeture des cloisons, quand les gaines sont encore accessibles. Si on isole par l’intérieur avec doublage collé, les gaines doivent être posées avant la mise en place des panneaux.
En rénovation sans ouverture de cloison, la solution la plus propre reste la boîte d’encastrement étanche avec passage de gaine tiré depuis une prise existante en partie basse. Certains électriciens posent un kit « prise déportée » avec deux boîtiers reliés par un conduit interne au mur : une entrée en bas (accessible) et une sortie derrière l’écran. Ce système évite de tirer un nouveau circuit depuis le tableau.
Les retours varient sur la facilité de mise en œuvre selon l’épaisseur et le type d’isolant derrière le placo. Sur un doublage collé de forte épaisseur, passer une gaine après coup devient parfois compliqué. Mieux vaut faire intervenir un électricien si le mur n’a jamais été ouvert.
Récapitulatif des cotes pour positionner la prise TV murale
| Pièce | Hauteur recommandée de la prise (sol fini) | Repère visuel |
|---|---|---|
| Salon (canapé) | 80 cm à 1 m | Tiers inférieur de l’écran |
| Chambre à coucher | 1 m à 1,20 m | Bord inférieur de l’écran |
| Cuisine (plan de travail) | Sous 1,30 m | Juste sous l’écran |
Ces repères supposent un écran de taille courante. Sur un modèle de très grande taille, le bord inférieur descend plus bas et la prise peut être encore plus facile à dissimuler.
Placer correctement la prise murale avant de fixer l’écran évite les goulottes, les rallonges et les reprises de plâtre. La seule donnée vraiment non négociable reste le plafond de 1,30 m imposé par la NF C 15-100 pour les prises de courant : toute installation au-dessus de cette limite sort du cadre réglementaire, quelle que soit la taille de l’écran ou la hauteur du lit.
